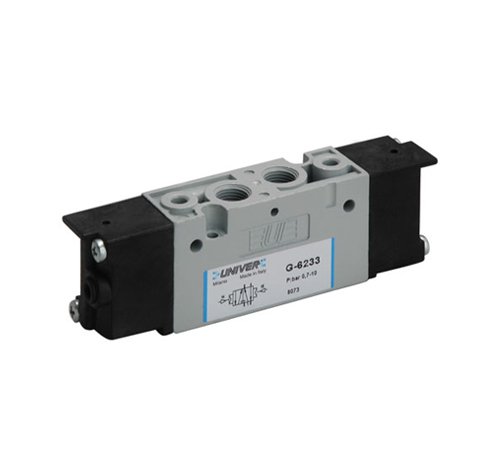

Ventily šířky 20 mm se závity G1/8 série G6

Snadné vytváření ventilových bloků, to je hlavní výhoda ventilů série G6. Elektrické ovládání může být integrováno do elektrického konektoru a vlastní propojení s cívkami je řešeno přes konektorové destičky obsažené v základové desce.

Ventily se vyrábí v provedení 5/2, 5/3 a 3/2+3/2 o průtoku 670 až 770 Nl/min. Ovládání je pneumatické nebo elektrické, které může být integrované do vícepólového konektoru nebo samostatně do každé ovládací cívky.

Montáž na desku u obou typů ventilů je velmi rychlá. Kromě základových a koncových desek jsou také k dispozici uzavírací mezidesky různých provedení a také vstupní mezidesky. Tak lze vytvořit libovolnou kombinaci ventilového ostrovu pro Vaši aplikaci.

Technické údaje:

  • Pracovní tlak: max. 9 bar
  • Provedení: 3/2NC+3/2NC, 3/2NO+3/2NO, 3/2NC+3/2NO, 5/2, 5/3CC, 5/3OC a 5/3PC
  • Ovládání: elektrické a pneumatické
  • Připojení: G1/8
  • Průtok: 770 Nl/min (5/2), 700 Nl/min (5/3) a 670 Nl/min (3/2)
  • Použitelné ovládací napětí: standardně 24 V DC, na přání 12 V DC, pro integrované elektrické připojení 24 V AC, 110 V AC a 220 V AC
