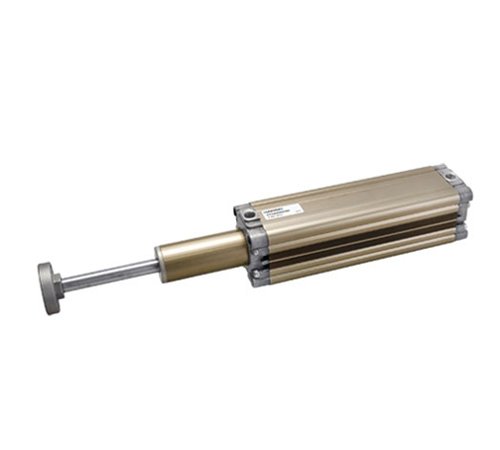

Teleskopické válce série RT

Jedinečné teleskopické 2 a 3 stupňové válce o průměru 25 až 63 mm konstruované pro úsporu zástavbových rozměrů. Jejich použitím se zmenší potřebné montážní místo o 50 až 60 %.

Konstrukce těchto válců je tvořena přesnými profily s vnitřní soustavou přepouštěcích kanálků. Všechny stupně těchto válců jsou standardně zajištěny proti pootočení pístní tyče.

Válce mají příčné rozměry a pístní tyč vyrobenou podle normy ISO 6431. Pístní tyč s vnitřním závitem je standardně vybavena přírubou.

K dispozici je také varianta se snímáním polohy posledního nebo celkového zdvihu a možnost použití vodící jednotky pro zachycení bočních sil.

Kompletní sortiment úchytů a příslušenství.

Na přání je možné válce dodat s ochranou proti výbuchu ATEX.

Kompletní sortiment úchytů a příslušenství.

Technické údaje:

  • Pracovní tlak: 1,5 až 10 bar
  • Průměr: 25, 32, 40, 50 a 63 mm
  • Počet stupňů: 2 nebo 3 stupně
  • Zdvih: standardně 100 až 1800 mm (maximální zdvih závisí na průměru)
  • Provedení: dvojčinné s pístní tyčí zajištěnou proti pootočení nebo volně otočnou pístní tyčí
  • Tlumení koncových poloh: mechanické
  • Pístní tyč: chromovaná nebo nerezová, vnější nebo vnitřní závit s přírubou
  • Snímání polohy: standardně pro první stupeň, pro snímání polohy celého zdvihu je nutné použít verzi s teleskopickým držákem magnetu
  • Ochrana proti výbuchu ATEX: na přání
