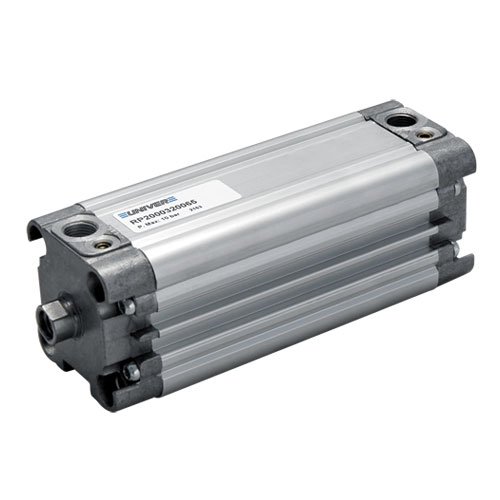

Kompaktní válce série RP dle UNITOP a série RM dle ISO 21287

Kompaktní válce o průměru 16 až 100 mm vyrobené podle normy UNITOP nebo ISO 21287 s hliníkovým profilem pro zapuštěné snímače polohy. Víka z hliníkové slitiny jsou k profilu připevněna samořeznými šrouby.

Vyrábí se v dvojčinném nebo jednočinném provedení, s normální nebo průběžnou pístní tyčí. K dispozici je také varianta s vedením.

Válce jsou standardně dodávány s magnetem pro snímání polohy pístu. Tlumení koncových poloh je pneumatické nastavitelné, s jedinečným řešením, které nemá vliv na délku válce.

Kompletní sortiment úchytů a příslušenství.

Na přání je možné válce dodat s ochranou proti výbuchu ATEX.

Válce jsou finálně montovány v České republice.

Zákaznické řešení jako nestandardní zdvihy nebo jiné ukončení pístní tyče na přání.

Technické údaje:

  • Pracovní tlak: 1,5 až 10 bar
  • Průměr: 16, 20, 25, 32, 40, 50, 63, 80 a 100 mm
  • Zdvih: standardně 5 až 500 mm (maximální zdvih závisí na průměru), další na přání
  • Provedení: dvojčinné, dvojčinné s průběžnou pístní tyčí, jednočinné s vysunutou nebo zasunutou pístní tyčí, dvojčinné s vedením, dvojčinné s vedením a průběžnou pístní tyčí
  • Tlumení koncových poloh: pneumatické nastavitelné
  • Pístní tyč: chromovaná nebo nerezová, vnitřní závit (série RP), vnější závit (série RM)
  • Snímání polohy: standardně
  • Ochrana proti výbuchu ATEX: na přání
